电脑硬件配置及开发环境要求（训练与部署同等需求）：

GPU：NVIDIA GPU至少 8GB 显存。为节省训练时间，推荐 GeForce RTX 3090 (24 GB) 或更高

CPU：至少六核处理器，推荐Intel: Core i7-10700K/AMD:Ryzen5 5600X/或更高版本

内存：16GB以上

存储空间：至少 30GB 可用空间

操作系统：Ubuntu 22.04 LTS及以上版本

Python：3.10或更高版本

网络环境：能正常访问Github

1 任务概述

双足运控项目的开发流程包含以下 4 个主要阶段：

flowchart LR
    A["01 · 训练"] --> B["02 · Play"] --> C["03 · Sim2Sim"] --> D["04 · Sim2Real"]

    classDef training fill:#e8f1ff,stroke:#4f83cc,color:#17365d,stroke-width:1.5px
    classDef play fill:#e8f6f1,stroke:#4a9b76,color:#174d38,stroke-width:1.5px
    classDef sim2sim fill:#fff4df,stroke:#d69b36,color:#68480d,stroke-width:1.5px
    classDef sim2real fill:#f2ecff,stroke:#8666c5,color:#38265f,stroke-width:1.5px

    class A training
    class B play
    class C sim2sim
    class D sim2real

本教程中所用到的训练环境为IsaacLab 2.3.2 + Isaac Sim 5.1.0。

Isaac Lab 是一个统一的、模块化的机器人学习框架，旨在简化机器人研究中的常见工作流程（如强化学习、从示范中学习和运动规划）。它构建在 NVIDIA Isaac Sim 之上，以利用最新的仿真能力以用于逼真的场景和快速高效的仿真。

该框架的核心目标包括:

模块化: 轻松定制并添加新的环境、机器人和传感器。
灵活性: 适应社区的不断变化需求。
开放性: 保持开源，允许社区贡献和扩展该框架。
功能齐全: 包括多种环境、传感器和任务，可供直接使用。

Isaac Lab 中提供的主要功能包括由 PhysX 提供的快速准确的物理仿真，用于矢量化渲染的分块渲染 API，用于改善鲁棒性和适应性的域随机化，以及支持在云端运行的功能。

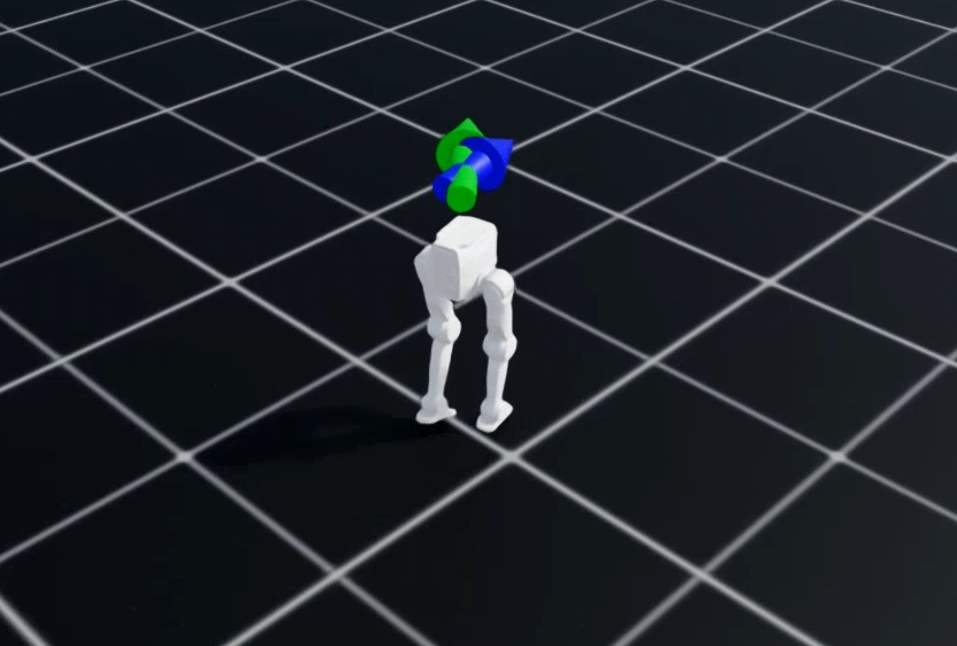

为了快速上手，我们将在本教程中指导您完成一个具体的双足运控任务，即TRON2机器人WF、SF形态下的基础运动。如下所示

2 环境配置

以下步骤首先从其预构建的二进制文件中安装 Isaac Sim，然后从源代码中安装 Isaac Lab。

2.1 IsaacSim安装

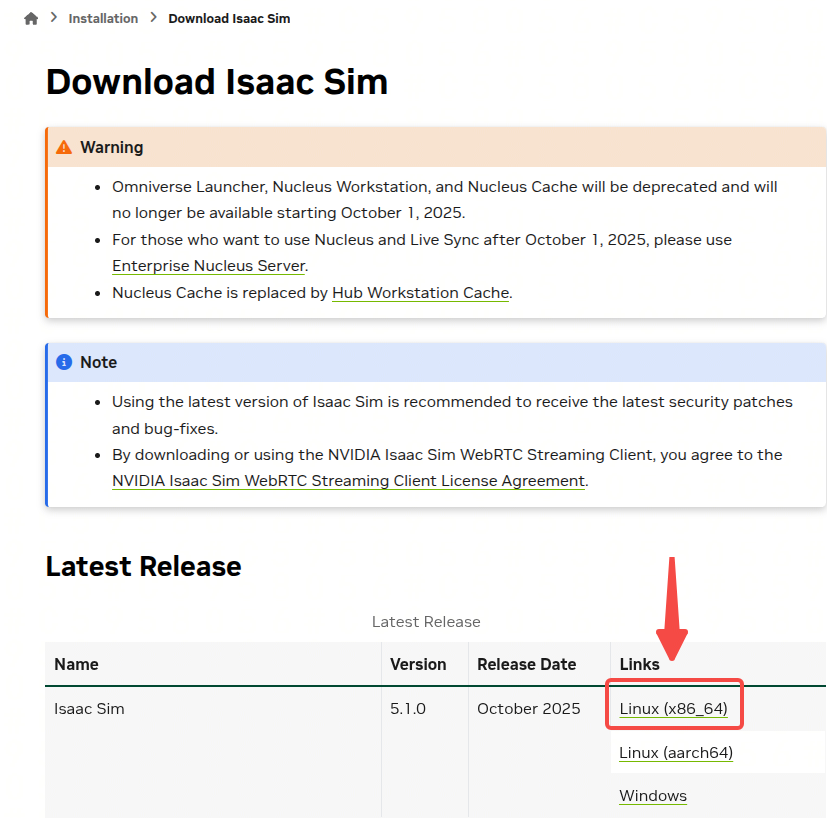

在本次安装中，我们使用Isaaclab的预编译二进制安装，可以从下方页面下载ZIP包：

https://docs.isaacsim.omniverse.nvidia.com/5.1.0/installation/download.html

下载完成 zip 文件后，您可以将其解压到所需目录。

在本次安装中，我们假设Isaac Sim目录被命名为 ${HOME}/isaacsim 。

然后将下面两个指令加入环境变量.bashrc中：

# Isaac Sim root directory
export ISAACSIM_PATH="${HOME}/isaacsim"
# Isaac Sim python executable
export ISAACSIM_PYTHON_EXE="${ISAACSIM_PATH}/python.sh"

2.2 验证 Isaac Sim 安装

使用下方指令检查仿真器是否正常运行:：

# note: you can pass the argument "--help" to see all arguments possible.
${ISAACSIM_PATH}/isaac-sim.sh

使用下方指令检查仿真器是否可以从独立的 python 脚本中运行:

# checks that python path is set correctly
${ISAACSIM_PYTHON_EXE} -c "print('Isaac Sim configuration is now complete.')"
# checks that Isaac Sim can be launched from python
${ISAACSIM_PYTHON_EXE} ${ISAACSIM_PATH}/standalone_examples/api/isaacsim.core.api/add_cubes.py

如果您之前使用过 Isaac Sim 的旧版本，您需要在安装后 第一次 运行以下命令，以删除所有旧用户数据和缓存变量:

${ISAACSIM_PATH}/isaac-sim.sh --reset-user

如果按照上述说明仿真器无法运行或崩溃，意味着某些配置不正确。要调试和故障排除，请查看 Isaac Sim 文档和 Isaac Sim Forums 。

2.3 IsaacLab安装

2.3.1 克隆IsaacLab

git clone -b release/2.3.0 https://github.com/isaac-sim/IsaacLab.git

2.3.2 构建软链接

# enter the cloned repository
cd IsaacLab
# create a symbolic link
ln -s path_to_isaac_sim _isaac_sim
# path_to_isaac_sim是指本地的isaac_sim的存放路径，需注意！！！
# recommended: ln -s ~/isaacsim _isaac_sim

2.4 Conda安装

可以参照下方的方法安装Conda：

https://docs.conda.io/projects/conda/en/latest/user-guide/install/index.html

安装好Conda后，创建Conda环境：

# Option 1: Default environment name 'env_isaaclab'
./isaaclab.sh --conda  # or "./isaaclab.sh -c"
# Option 2: Custom name
./isaaclab.sh --conda my_env  # or "./isaaclab.sh -c my_env"
#激活环境
# Activate environment
conda activate env_isaaclab  # or "conda activate my_env"

2.5 Python依赖安装

2.5.1 安装系统依赖包

build-essential 是 Ubuntu / Debian 系统中的一个元软件包（meta-package），用于一次性安装 C/C++ 开发最基础的一套编译工具。

# these dependency are needed by robomimic which is not available on Windows
sudo apt install cmake build-essential

2.5.2 安装IsaacLab Python包

./isaaclab.sh --install # or "./isaaclab.sh -i"

默认情况下，上述命令将安装所有学习框架。这些包括 rl_games 、 rsl_rl 、 sb3 、 skrl 、 robomimic 。

2.6 验证 Isaac Lab 安装

# Option 1: Using the isaaclab.sh executable
# note: this works for both the bundled python and the virtual environment
./isaaclab.sh -p scripts/tutorials/00_sim/create_empty.py

# Option 2: Using python in your virtual environment
python scripts/tutorials/00_sim/create_empty.py

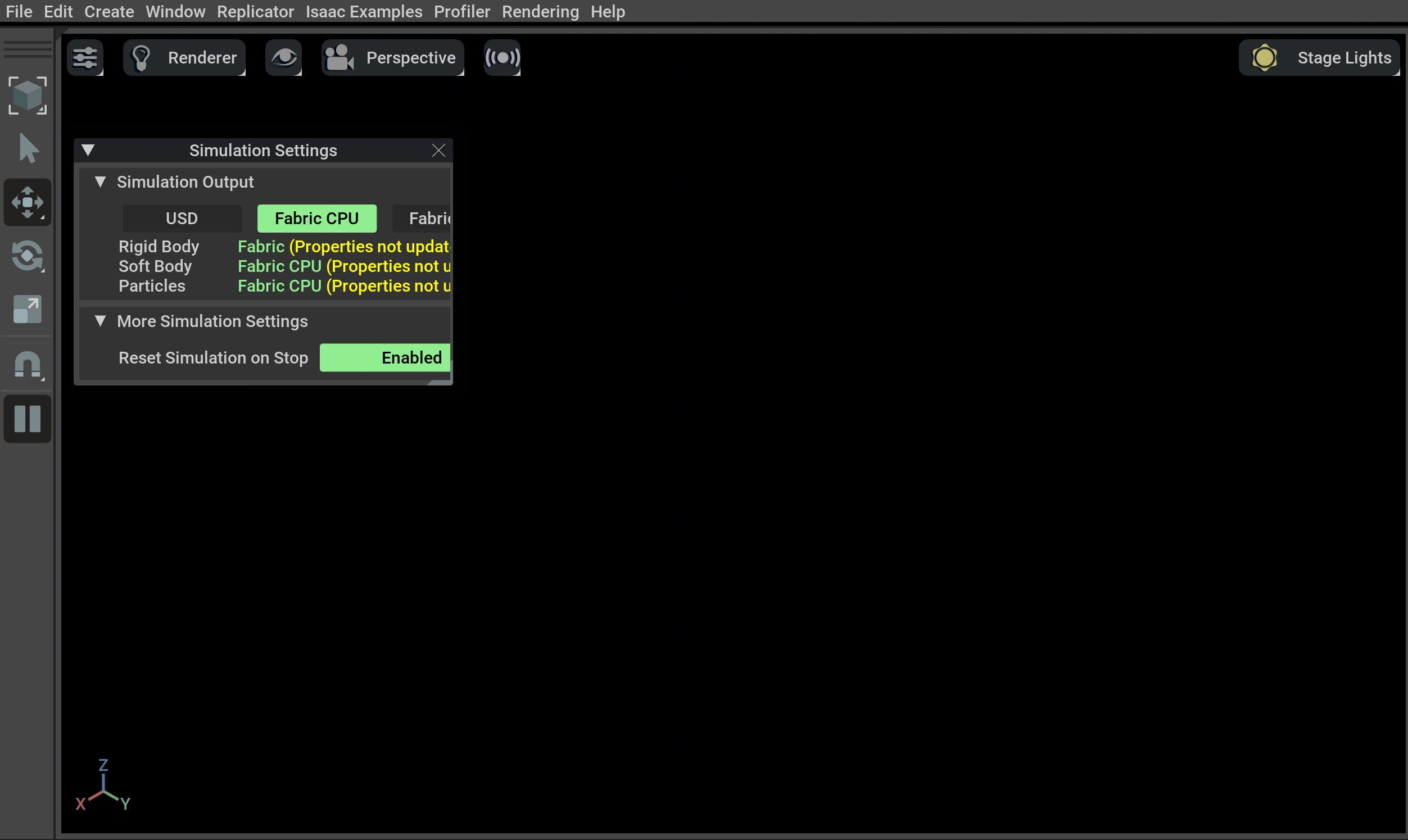

上述命令应该启动仿真器，并显示具有黑色视口的窗口。您可以通过在终端上按 Ctrl+C 来退出脚本。

如果您看到这个，那么安装成功了！

如果出现错误 ModuleNotFoundError: No module named 'isaacsim' ，请确保虚拟环境已激活且已执行 source _isaac_sim/setup_conda_env.sh 。

3 代码准备

3.1 拉取代码

使用下方指令拉取代码：

git clone https://github.com/limx-tron2/tron2_rl_lab

3.2 安装Python包

首先进入代码路径

cd tron2_rl_lab

激活Conda环境

conda activate env_isaaclab

然后安装代码包

pip install -e rsl_rl
pip install -e exts/bipedal_locomotion --no-build-isolation

4 启动训练

本章代码均以脚掌形态为示例

4.1 训练

conda activate env_isaaclab
python scripts/rsl_rl/train.py \
  --task Isaac-Limx-SF-TRON2A-Blind-Flat-v0 \
  --num_envs 4096 \
  --headless

4.2 Play训练好的策略

使用如下指令播放训练好的策略，播放的同时也会导出部署所需要的ONNX模型文件

conda activate env_isaaclab
python scripts/rsl_rl/play.py \
  --task Isaac-Limx-SF-TRON2A-Blind-Flat-v0 \
  --num_envs 1

5 仿真、真机部署

5.1 环境准备

配置 Conda 环境用于Python部署

创建一个专门用于Python部署运行的 Conda 环境（例如，tron2_deploy），并指定 Python 版本：
```
conda create --name tron2_deploy python=3.8
```
激活刚刚创建的环境：
```
conda activate tron2_deploy
```

5.2 创建工作空间

可以按照以下步骤，创建一个RL部署开发工作空间：

打开一个Bash终端。
创建一个新目录来存放工作空间。例如，可以在用户的主目录下创建一个名为“limx_ws”的目录：
```
mkdir -p ~/limx_ws
```

下载 MuJoCo 仿真器

cd ~/limx_ws
git clone --recurse-submodules https://github.com/limx-tron2/tron2_mujoco_sim

下载部署实现

cd ~/limx_ws
git clone --recurse-submodules https://github.com/limx-tron2/tron2_rl_deploy_python

安装运动控制开发库（如果尚未安装）：

Linux x86_64 环境

# 激活tron2_deploy的conda环境
conda activate tron2_deploy

# 安装limxsdk
pip install tron2_rl_deploy_python/limxsdk-lowlevel/python3/amd64/limxsdk-*-py3-none-any.whl

Linux aarch64 环境

# 激活tron2_deploy的conda环境
conda activate tron2_deploy

# 安装limxsdk
pip install tron2-rl-deploy-python/limxsdk-lowlevel/python3/aarch64/limxsdk-*-py3-none-any.whl

设置机器人型号：请参考“查看/设置机器人型号”章节，查看您的机器人型号。如果尚未设置，请按照以下步骤进行设置。
- 通过 Shell 命令 tree -L 1 tron2-mujoco-sim/robot-description/tron2 列出可用的机器人类型：
```
limx@limx:~$ tree -L 1 tron2-mujoco-sim/robot-description/tron2
tron2-mujoco-sim/robot-description/pointfoot
├── SF_TRON2A
└── WF_TRON2A
```
- 以 WF_TRON2A（请根据实际机器人类型进行替换）为例，设置机器人型号类型：
```
echo 'export ROBOT_TYPE=WF_TRON2A' >> ~/.bashrc && source ~/.bashrc
```

5.3 更新RL训练模型

在您的工作空间中，以 WF_TRON2A机器人类型为例，

RL模型、配置文件所在路径为：~/limx_ws/tron2-rl-deploy-python/controllers/model/WF_TRON2A，

如下所示。请根据您所使用的训练环境和训练结果更新替换。

tree ~/limx_ws/tron2-rl-deploy-python/controllers/model/WF_TRON2A/
.
├── params.yaml
├── policy.onnx
└── encoder.onnx

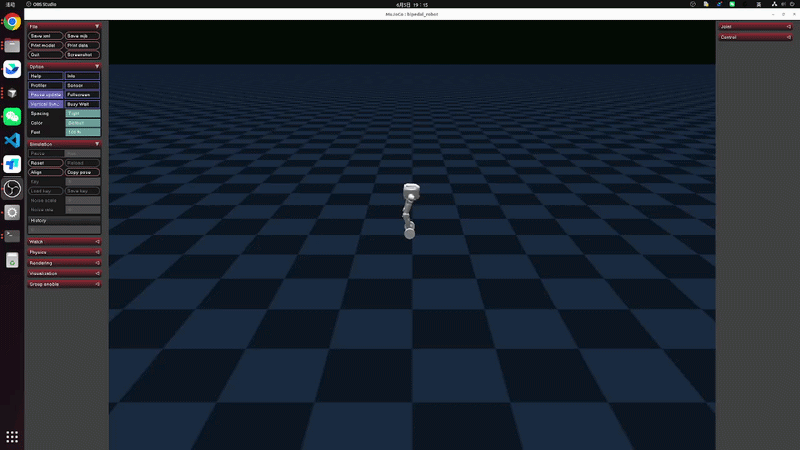

5.4 仿真部署

打开一个Bash终端，运行 MuJoCo 仿真器。

# 激活tron2_deploy的conda环境
conda activate tron2_deploy

# 运行仿真器
cd ~/limx_ws
python tron2-mujoco-sim/simulator.py

打开一个Bash终端，运行控制算法。

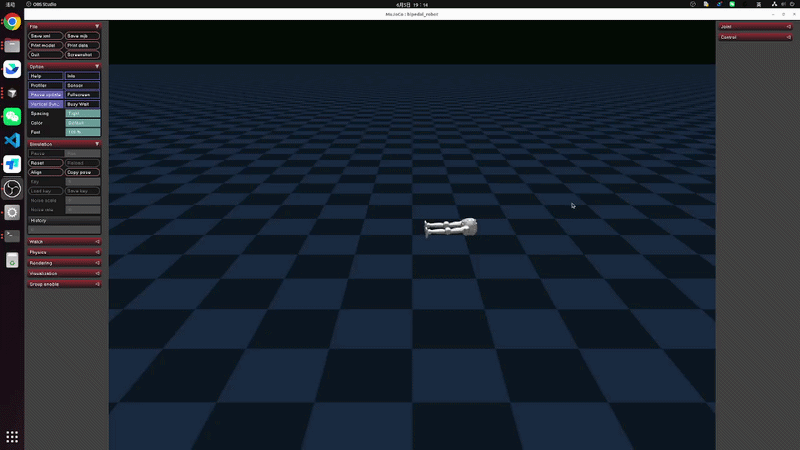

如果您的机器人处于摔倒状态，请在启动运动控制后，单击 MuJoCo 仿真器左侧菜单栏的“Reset”按钮以重置机器人。此时，您将看到机器人恢复并开始行走。
```
# 激活tron2_deploy的conda环境
conda activate tron2_deploy

# 运行控制算法
python tron2-rl-deploy-python/main.py
```
打开一个Bash终端，运行虚拟遥控器：仿真的过程中，您可以使用虚拟遥控器来控制机器人运动。左摇杆：控制前进/后退/左转/右转运动；右遥控：可控制机器人左右横向运动。
```
./tron2-mujoco-sim/robot-joystick/robot-joystick
```



5.5 部署前准备

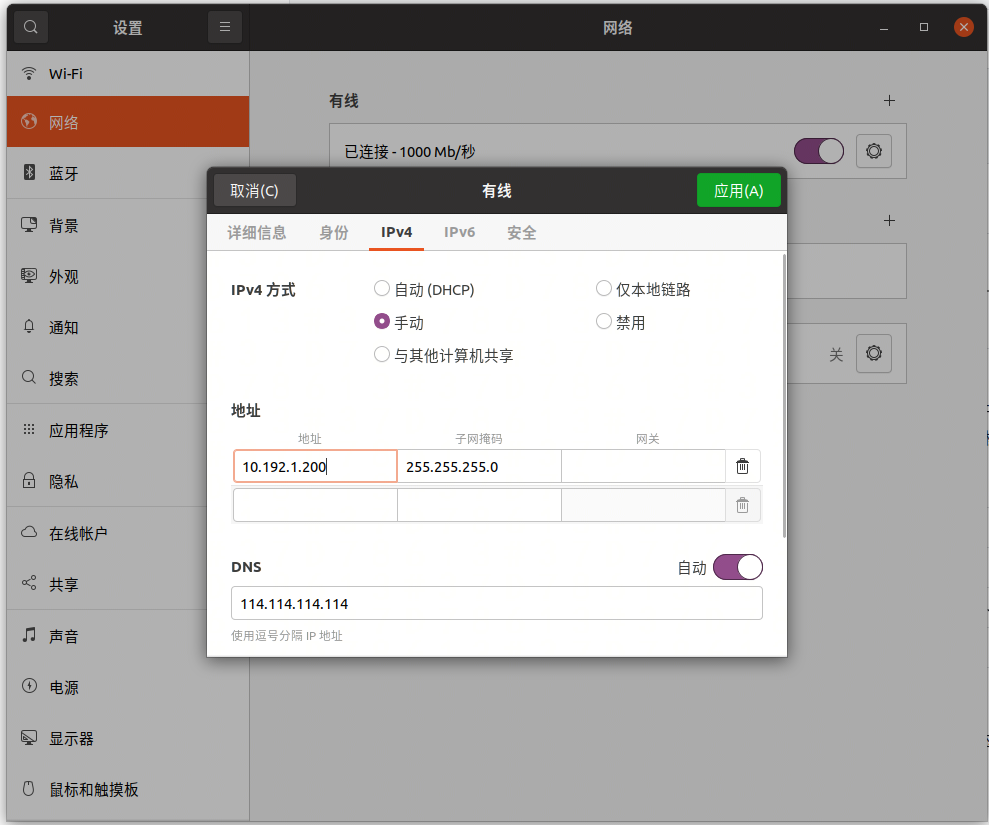

修改开发者电脑IP：确保您的开发电脑与机器人本体通过外置网口连接。设置您的电脑IP地址为：10.192.1.200，并通过Shell命令ping 10.192.1.4 能够正常ping通。如下图所示对您的开发电脑进行IP设置：

打开底层开发者模式：机器人开机后，同时按下遥控器按键 R1 + Right 会进入High-level Dev，再按L1 + □ 进入Idle，再按R1 + Right 会进入Low-level Dev，这时本体主机将会底层开发者模式，灯显颜色为绿色。在此模式下，用户可以开发自己的运动控制算法。模式设置掉电后不会失效，重新开机后仍然是底层开发者模式。

实机部署运行。在Bash终端只需下面Shell命令启动控制算法（在进行实机部署运行时，确保机器人吊装非常重要）：

# 激活tron2_deploy的conda环境
conda activate tron2_deploy

# 指定机器人IP地址，运行控制算法
python3 tron2-rl-deploy-python/main.py 10.192.1.4

警告

执行完运控程序，机器人会自动进入prepare状态（所有关节处于默认零位，机器人处于站直的状态），因此执行程序前需将机器人吊起，并且确保周围没人；

在进入机器人行走功能前，确保机器人是被吊装的，且机器人末端着地；

这时您可以通过遥控器按键L1 + △开启机器人行走功能。左摇杆：控制前进/后退/左转/右转运动；右遥控：可控制机器人左右横向运动。
遥控器按L1 + □关闭机器人行走功能。

5.6 实机部署

当您完成仿真和真机调试后，可以将您的算法程序部署到机器人上（在部署测试完成之前，确保机器人始终保持吊装状态非常重要，以保障安全）。详细步骤如下：

准备工作
- 保持机器人继续处于开发者模式：确保机器人仍处于开发者模式，方便您进行程序部署和调试。
- 网络连接：确保开发电脑与机器人通过外置网口（Ethernet）连接，网络稳定且通信正常。部署完成后，网络连接将不再需要。
拷贝算法程序到机器人
- 在开发电脑上打开终端，进入到存放算法程序的工作目录，例如 ~/limx_ws。
- 使用 scp 命令将包含算法的目录拷贝到机器人中，默认机器人用户为 guest，密码为 123456。
```
cd ~/limx_ws
scp -r tron2-rl-deploy-python guest@10.192.1.4:/home/guest
```

安装运动控制开发库（如果尚未安装）：

ssh guest@10.192.1.4 "pip install /home/guest/tron2-rl-deploy-python/limxsdk-lowlevel/python3/amd64/limxsdk-*-py3-none-any.whl"

启动程序：在Bash终端只需下面Shell命令启动控制算法（在进行实机部署运行时，确保机器人吊装非常重要）：

# 激活tron2_deploy的conda环境
conda activate tron2_deploy

# 指定机器人IP地址，运行控制算法
python3 tron2-rl-deploy-python/main.py 10.192.1.2

警告

执行完运控程序，机器人会自动进入prepare状态（所有关节处于默认零位，机器人处于站直的状态），因此执行程序前需将机器人吊起，并且确保周围没人；

在进入机器人行走功能前，确保机器人是被吊装的，且机器人末端着地；

配置算法自动启动（按需配置）

SSH 登录机器人：使用 ssh 命令远程登录到机器人系统，密码为 123456。
```
ssh guest@10.192.1.4
```

自启动脚本正在编辑，用户目前需要手动启动控制器，我们会迅速OTA自启动脚本（6.17）：

python3 /home/guest/tron2-rl-deploy-python/main.py 10.192.1.2

修改自启动脚本：
打开自启动脚本 /home/guest/autolaunch/autolaunch.sh 进行编辑：
busybox vi /home/guest/autolaunch/autolaunch.sh
在脚本中找到启动 main.py 的命令：确保 python3 /home/guest/tron2-rl-deploy-python/main.py 10.192.1.4 这一行未被注释（没有 # 注释符号）。编辑完成后，保存并退出编辑器。
#!/bin/bash

while true; do
  # 启动用于控制 Pointfoot 机器人的 Python 控制器脚本
  # 参数 10.192.1.4 表示机器人所在的 IP 地址
  # 该行被注释掉，若要启用自动控制器启动，请取消注释
  # 请根据您控制器脚本的实际路径修改此路径
  python3 /home/guest/tron2-rl-deploy-python/main.py 10.192.1.4

  # 使用 roslaunch 启动机器人控制算法
  # 若要启动机器人控制算法，请取消下面注释
  # 请根据您安装的实际路径修改路径
  # source /home/guest/install/setup.bash
  # roslaunch robot_hw pointfoot_hw.launch

  # 等待 3 秒后重新启动
  sleep 3
done
重启机器人电脑。修改完成后，执行以下命令重启机器人：
reboot

控制机器人运动

等待系统启动后，您可以使用遥控器控制机器人：
- L1 + △：启动机器人行走功能；
- L1 + □：关闭机器人行走功能；
- 左摇杆：控制机器人前进、后退、左转、右转；
- 右摇杆：控制机器人左右横向运动。
